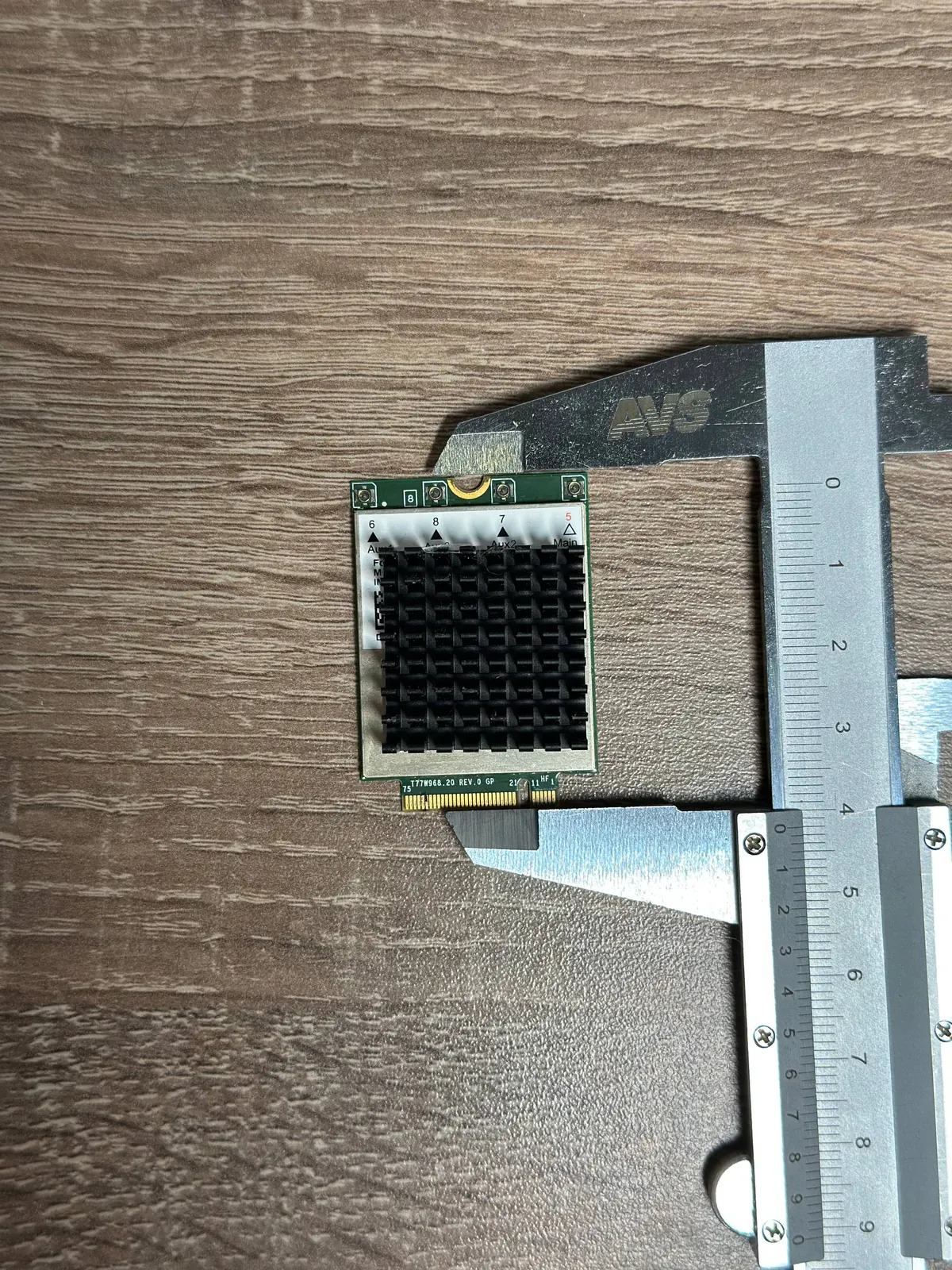

T77W968 — LTE-модем M.2 Cat.18

LTE-МОДЕМ M.2 CAT.18

Высокоскоростной LTE-модуль на Qualcomm Snapdragon X20

ЧТО ВНУТРИ

Qualcomm Snapdragon X20

Модем поддерживает агрегацию LTE-несущих и 256QAM. В нашей конфигурации модуль разблокирован до LTE Cat.18.

Для полноценной работы MIMO 4×4 используются четыре антенные цепи.

ДЛЯ УЛИЧНЫХ LTE-КОМПЛЕКТОВ

T77W968 устанавливается в плату T960, после чего модем можно использовать в составе уличного LTE-оборудования.

Модуль рассчитан на работу с внешней антенной и подходит для сборок, где модем размещается непосредственно рядом с антенной.

Пример применения — DF-A1820.

LTE BAND

B1 · B3 · B7 · B8 · B20 · B28 · B38 · B40 · B41

Поддержка конкретной комбинации диапазонов и агрегации зависит от сети оператора.

ГОТОВ К УСТАНОВКЕ

T77W968 проверен с платой T960 и устанавливается в её M.2 USB 3.0 слот.

Для использования на улице модем устанавливается в герметичный корпус с охлаждением и подключается к внешней LTE-антенне.

T77W968 → T960 → герметичный бокс → внешняя LTE-антенна
