DF-M1-UNIT — сумматор трёх LTE-каналов

DF‑M1‑UNIT — сумматор трёх мобильных каналов

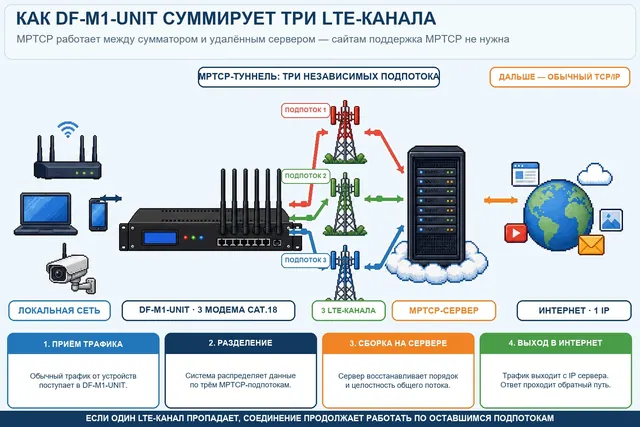

DF‑M1‑UNIT объединяет подключения трёх LTE-модемов в один интернет-канал. Система работает по протоколу MPTCP совместно с агрегирующим сервером: данные распределяются по трём мобильным подключениям, собираются на сервере и выходят в интернет с единого IP-адреса.

Если один канал становится недоступен, соединение продолжает работать через оставшиеся модемы.

В устройство установлены три модема LTE Cat.18, подготовленные для работы со смарт-тарифами. Система не привязана к определённому оператору и поддерживает любые SIM-карты. Для повышения стабильности рекомендуется использовать SIM-карты разных операторов.

Скорость подключения

Теоретическая скорость каждого модема:

• до 1,2 Гбит/с на приём;
• до 210 Мбит/с на передачу.

Максимальный результат, полученный во время практического тестирования системы в Уфе:

• 700 Мбит/с на приём;
• 300 Мбит/с на передачу.

Реальная скорость зависит от покрытия, рабочих частот, агрегации диапазонов, качества сигнала, загрузки базовых станций и ограничений операторов.

Антенные подключения

Стандартная конфигурация оснащена шестью SMA-разъёмами — по два на каждый модем — и работает по схеме MIMO 2×2.

Модемы также поддерживают MIMO 4×4. Под заказ DF‑M1‑UNIT может быть собран в конфигурации MIMO 4×4 с дополнительными SMA-разъёмами.

Поддерживаемые диапазоны

LTE:

• низкие частоты: B5, B8, B12, B13, B14, B17, B18, B19, B20, B26, B28, B29;
• средние частоты: B1, B2, B3, B4, B25, B32, B66;
• высокие частоты и TDD: B7, B30, B38, B39, B40, B41, B42, B43, B48;
• LAA B46 — только приём данных.

WCDMA: B1, B2, B4, B5, B6, B8, B9 и B19.

Аппаратная платформа

• процессор MediaTek MT7988A Filogic 880;

• 4 ГБ оперативной памяти DDR4;

• 5× Ethernet 1 Гбит/с;
• 2× SFP 10 Гбит/с;
• USB 3.0.
• питание от 12 В или USB‑C Power Delivery;
• потребление до 30 Вт при максимальной нагрузке.

Дисплей и удалённый мониторинг

Встроенный дисплей показывает актуальное состояние SIM-карт и нагрузку на каждый модем.

Через личный кабинет доступны:

• состояние SIM-карт и модемов;
• подключённые базовые станции;
• используемые частоты и LTE Band;
• параметры сигнала;
• текущая нагрузка каждого канала;
• архив показателей;
• удалённая перезагрузка;
• обновление программного обеспечения;
• уведомления о приближении к лимиту трафика.

Корпус и применение

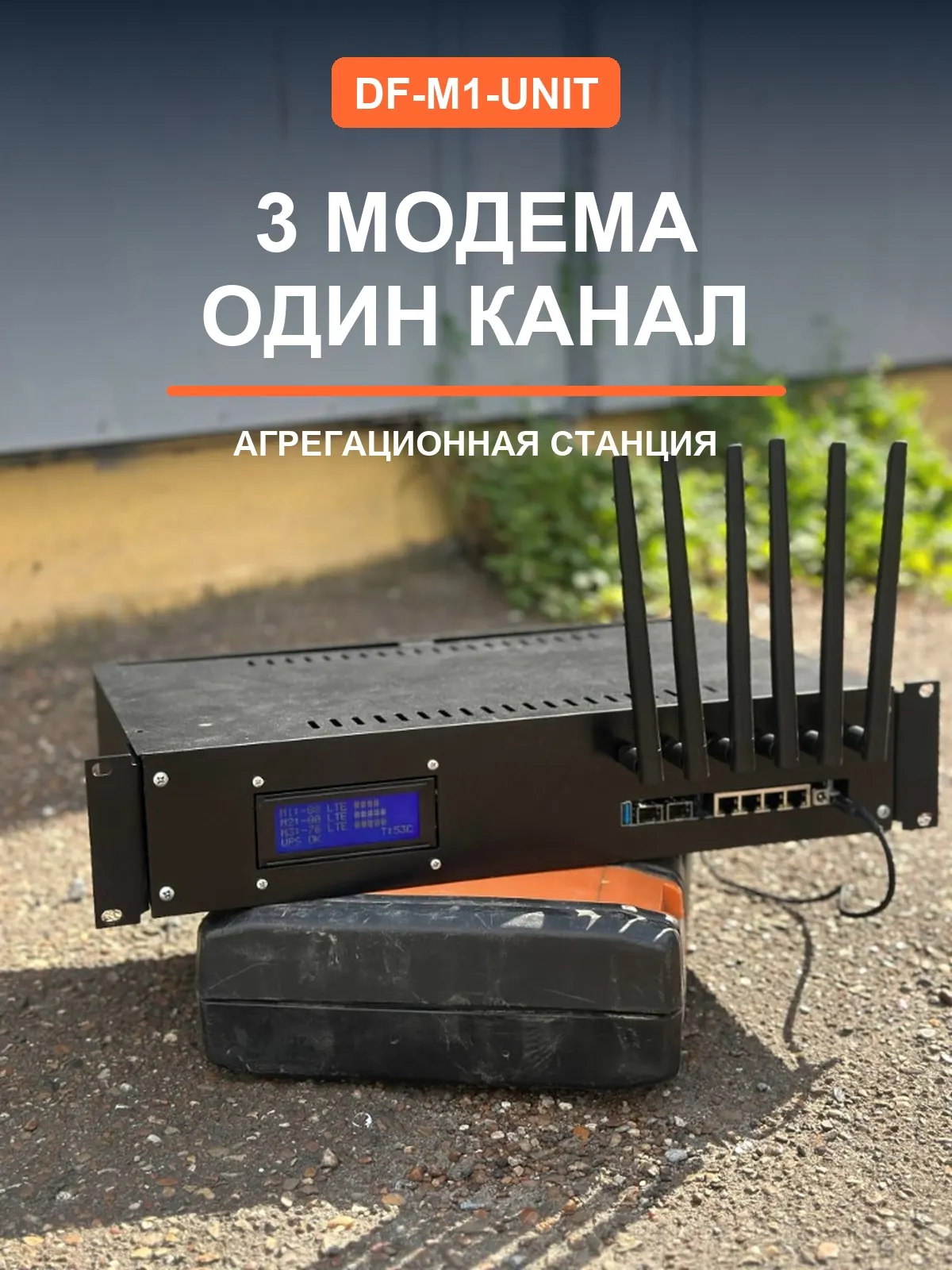

Оборудование установлено в металлический 19-дюймовый корпус для монтажа в серверную стойку. DF‑M1‑UNIT подходит для стационарного и мобильного использования: мобильных офисов, транспорта, мероприятий, удалённых объектов и площадок, где требуется устойчивое подключение через нескольких операторов.

Во время испытаний температура процессора достигала 71 °C. Устройство продолжало работать стабильно.
