Резервный интернет на два оператора

DF-A3640 — готовый комплект с двумя LTE-каналами

Решение для мест, где одного канала уже мало. В комплекте два модема и две направленные антенны 20 dBi. Оба канала работают сразу через Multi-WAN. Модемы стоят в герметичном боксе у первой антенны. До роутера в доме прокладывают витую пару до 100 м. Питание внешнего блока — 220 В. При прямой видимости расстояние до базовой станции — до 25 км.

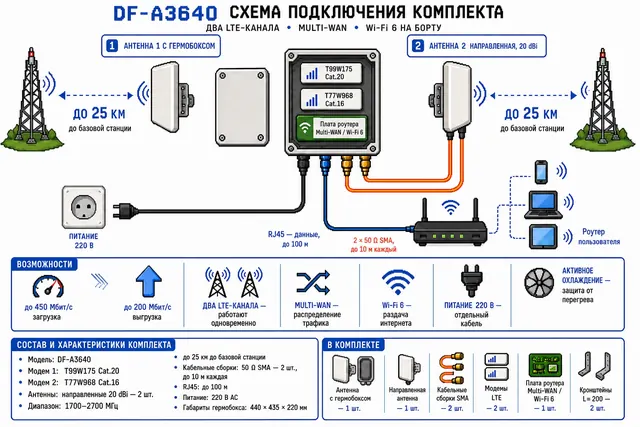

Схема подключения
Две вышки — две антенны. Первая антенна совмещена с герметичным боксом: внутри модем T99W175 Cat.20, модем T77W968 Cat.18 и плата Multi-WAN / Wi-Fi 6. Вторая антенна — отдельная направленная панель. Её соединяют с боксом двумя коаксиальными сборками 50ом сборками длиной до 10 м. От бокса в дом идёт кабель RJ45 до 100 м — на внутренний роутер. Питание бокса — отдельный кабель 220 В. С улицы комплект поднимает свою Wi-Fi 6 точку доступа.

Антенны направляют на разные вышки
Это обязательное условие работы комплекта. Если обе антенны смотрят на одну станцию, второй канал почти ничего не даёт. Разные вышки — разные соты и разная загрузка. Одна перегрузилась вечером или потеряла Band — вторая продолжает тянуть интернет.

Модемы рядом с антенной
В обычной схеме модем стоит в доме, а до антенны тянут длинный коаксиал. На нём теряется часть сигнала. В DF-A3640 оба модема находятся в боксе у первой антенны. Первый канал без длинной ВЧ-линии. Второй идёт по коротким SMA до 10 м — это не кабель через весь участок, а возможность разнести две панели и повернуть их в разные стороны.

Герметичный бокс
Модемы, плата и охлаждение собраны внутри защищённого корпуса. Снаружи три линии: SMA на вторую антенну, 220 В и RJ45 в дом. Комплект ставят на фасад, мачту или другую точку, откуда видны обе вышки.

Wi-Fi 6 на улице
Внешний блок поднимает свою точку доступа. Ей расширяют покрытие на участке — двор, мастерская, зона монтажа. Через эту же точку удобно заходить в настройки прямо с лестницы или с мачты, не спускаясь в дом.

Состав комплекта и зачем каждая часть
Антенна с герметичным боксом — первый LTE-канал и всё оборудование: модемы, плата, питание, охлаждение.
Направленная антенна — второй LTE-канал. Её направляют на другую вышку.
Две кабельные сборки SMA-N — связь второй антенны с боксом, до 10 м.
Два LTE-модема — два независимых канала, две SIM, при необходимости два оператора.
Плата Multi-WAN / Wi-Fi 6 — собирает оба канала в один интернет и поднимает уличную точку доступа.
Два кронштейна L=200 — для крепления антенны.
Электрическая уличная сборка для подачи питания
Rj-45 сборка для передачи интернета

Сценарии применения
Дом, офис, коммерческий обьект, где работают два оператора. Одну соту вечером забивают соседи, вторая остаётся рабочей — интернет не садится вместе с первой.

Большая семья, офис, камеры и удалёнка одновременно. Один канал не вывозит пик. Два канала делят нагрузку.

Оператор работает нестабильно. Во второй модем ставят SIM другого оператора. Если первый пропадает — остаётся второй.
