Первый полевой тест DX-M1: итоги сборки, скорость и новые вызовы

Первый полевой тест M1 итоги сборки, скорость и новые вызовы

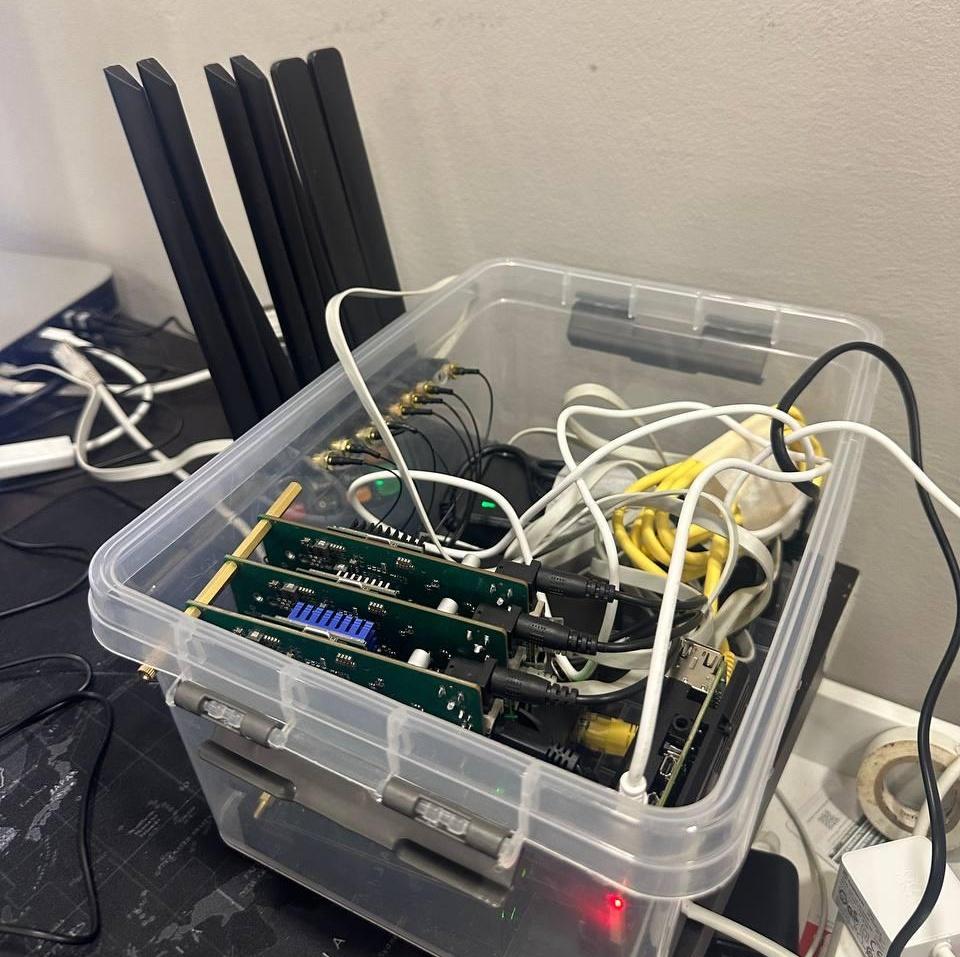

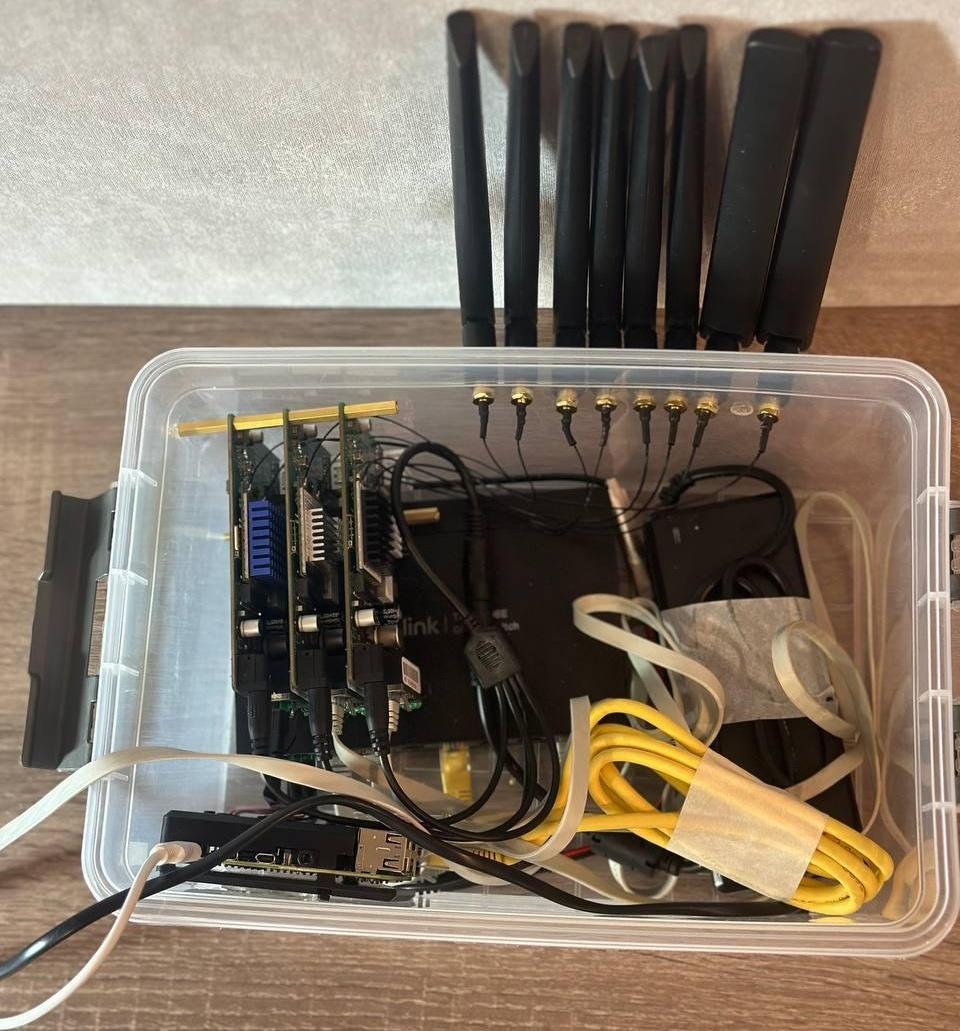

Собрал временный кейс для удобства тестирования и переноски. Всё установлено в прозрачный бокс — это решило проблему с антеннами, которые ранее вылетали из разъёмов без фиксации. Теперь стабильно, но остаются задачи, над которыми работаю.

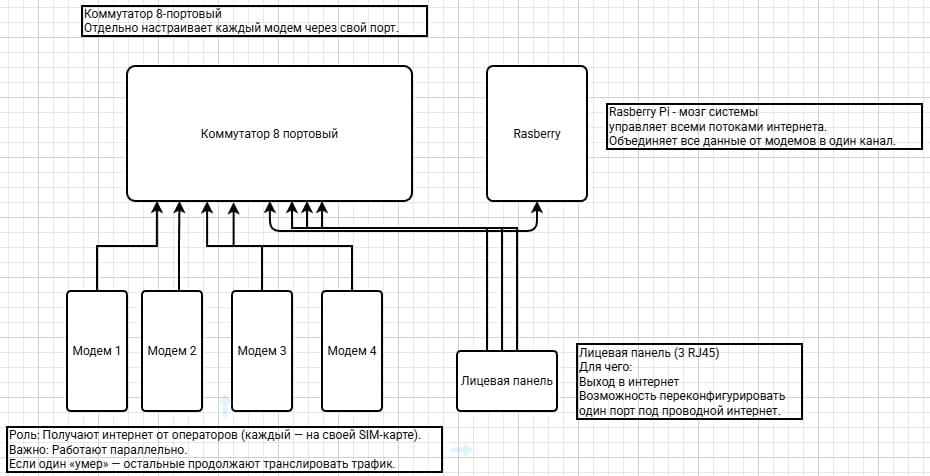

📦 Конфигурация прототипа

• Модемы:
  → 2 × Fibocom L850-GL (Cat.9)
  → 1 × Fibocom L860-GL (Cat.16)

• Антенны: 8 штук

• Плата управления: Raspberry Pi 5 + коммутатор TP-Link

• Питание: 12В-источник + понижающий преобразователь (5В для Pi и коммутатора)

• Кабели: 15-см RJ45-патчкорды (с длинными разъёмами — ищу альтернативу)

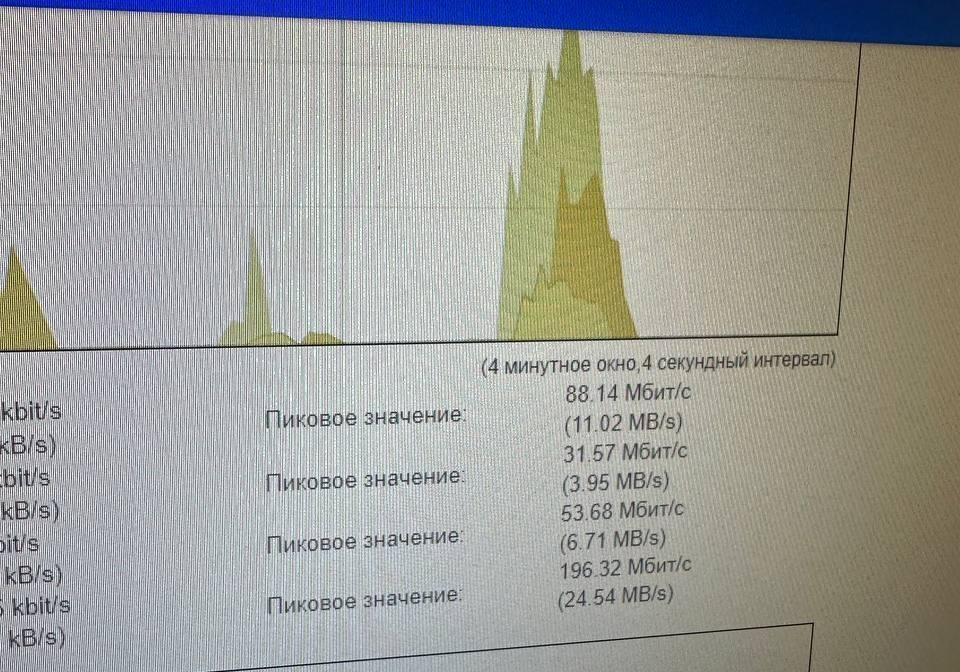

📊 Результаты тестов

Тест 1: Подвал (слабый сигнал)

• SIM-карты: МТС, Т-Мобайл, Мегафон (Мегафон почти не работал из-за слабого сигнала).

• Скорость «Сумматора»: 110 Мбит/с

• Скорость на телефоне (Т-Мобайл): 35 Мбит/с

Тест 2: Дома (стабильный сигнал)

• SIM-карты: МТС + Т-Мобайл.

• Скорость «Сумматора»: 170 Мбит/с

• Скорость на телефоне: 95 Мбит/с

.

⚠️ Что требует доработки

1. Температура компонентов

• Raspberry Pi 4: 55°C (тепло, но в пределах нормы).

• Платы модемов: до 50°C — нагрев заметен, но критичным не считается.

• Проблема: При длительной нагрузке температура растёт. Решение — активное охлаждение:
  → Два кулера для вдува свежего воздуха и выдува горячего.


2. Патч-корды RJ45

• Текущие 15-см кабели с длинными разъёмами мешают компоновке.

• Не заказывал новые — ищу варианты с короткими/угловыми разъёмами. Если есть проверенные поставщики — пишите в комментарии.


3. Питание

• Коммутатор запитывается через понижающую плату, но Raspberry Pi питается отдельным блоком. Планирую переделать это под единое питание от блока на 12 В.


4. Антенна

• Мне не нравится, как выглядят текущие антенны. Хочу спрятать всё в корпус, чтобы не создавать лишних проблем с транспортировкой и улучшить дизайн. Уже связался с поставщиком в Китае — попробую заказать плату антенны 4G/5G MIMO 4x4 на 4-х разъёмах.

📈 Планы на ближайшее время

1. Апгрейд модемов

• Замена всех L850 на Fibocom L860 (Cat.16) для увеличения скорости и поддержки агрегации 5+ каналов.

• Ожидаемый результат: прирост скорости на 30–40%.

2. Четвёртый модем

• 4-я плата приедет через две недели. Цель — суммарная скорость 400+ Мбит/с.

3. Тесты на быстрых вышках

• Проверка максимальной скорости

Охлаждение

Измерения показывают, что при длительной работе температура критична. Внедряю два кулера в корпус:

• Вдув холодного воздуха через нижние отверстия.

• Выдув горячего через верхние.

🔬 Выводы?

Сегодняшние результаты показывают:

• Агрегация трафика с 3 модемов работает даже в условиях слабого сигнала.

• Устройство способно заменить проводной интернет для удалённых объектов.
